鑄件澆冒口高速圓鋸機SDY-3Z-450
鑄件澆冒口高速圓鋸機，主要部件由機床床身、鋸切電機組、氣動或液壓進刀系統、夾緊裝置、自動定位交替式工作臺、電氣系統、冷卻系統、鏈板式排屑機構等部分組成。
全國服務熱線：181-1267-8018
一、設備主要組成：
鑄件澆冒口高速圓鋸機，主要部件由機床床身、鋸切電機組、氣動或液壓進刀系統、夾緊裝置、自動定位交替式工作臺、電氣系統、冷卻系統、鏈板式排屑機構等部分組成。
1、機床床身：床身主體由優質高強度特殊材料整體焊接而成，焊接后徑整體去應力回火處理。具有整體剛性好、強度高、耐沖擊、變形小的特點，能大大提高機床的整體剛性和機床鋸切穩定性。
2、鋸切電機組：鋸切組采用高強度主軸箱及高強度精密軸承制作，具有傳動效率高、動力強、快速響應等優點，鋸切平穩噪聲低。
3、液壓進刀系統：由伺服電機驅動精密絲杠帶動鋸切電機組到設定的位置，另一組液壓系統驅動油缸帶動鋸切電機組進行垂直向下式強力進給，將被夾壓的工件快速切斷。
4、氣動或液壓夾緊裝置：夾具采用液壓加緊系統，由一組液壓缸將工件壓緊，防止鋸切時產品松動，上下料操作方便快捷，節約工件裝夾時間。
5、自動定位交替式工作臺：工作臺采用交流伺服控制高精度滾珠絲桿的方式，使定位的精度得到可靠保證，雙工作臺交替進行作業，上下料及切割作業互不干涉，提升作業效率。
6、電氣系統：由電器柜、觸摸屏、按紐、PLC、伺服電機、電機、接觸器、繼電器、熱交換器、開關和輔助元件等組成。機床可實現全過程數控，原材料擺放承料架后按啟動按鈕即可自動鋸切作業。自動化程度高，各種安全保護裝置能保證鋸切線全過程的安全平穩運轉。
7、冷卻系統：采用噴霧冷卻潤滑系統，本系統采用環保切削油進行精確計量的微量潤滑方式。精心設計的噴嘴向鋸齒噴涂高效切削油，以減少切削熱的產生，該噴頭同時向鋸片兩側面噴涂高效切削油，進行潤滑，既可以提高生產效率，降低生產成本，防止環境污染，同時還可以提高切口質量，延長鋸片使用壽命。
8、鏈板式排屑機構:采用鏈板式排屑機構收集鋸切產生的鋸屑，有效改善車間環境，減少工人勞動強度。
二、主要技術參數及鋸切材質適用范圍：
1、 產品型號及原材料規范要求
設備型號：鑄件澆冒口高速圓鋸機
2、鑄件澆冒口高速圓鋸機主要技術參數表：
|
項目 |
單位 |
規格 |
|
硬質合金圓鋸片 |
mm |
￠500 |
|
絲桿送料精度 |
mm |
±0.02-0.03 |
|
鋸斷面對軸線垂直度 |
mm |
≤0.2/100 |
|
夾緊方式 |
|
液壓夾壓 |
|
電機功率 |
kw |
5.5KW |
|
液壓系統壓力 |
Mpa |
8 |
|
冷卻 |
|
乳化液 |
|
液壓油箱容積 |
L |
60L |
|
液壓電機功率 |
kw |
0.75KW/1P |
|
壓縮空氣 |
bar |
4-6 |
|
排屑方式 |
|
刮板式排屑機 |
三、銅鑄件澆冒口高速圓鋸機主要部件配置
|
序號 |
名稱 |
產地 |
|
1 |
PLC |
臺達（中國臺灣） |
|
2 |
主要低壓電氣元件 |
施耐德（法國） |
|
3 |
氣缸及氣動元件 |
亞德客（中國臺灣） |
|
4 |
主要液壓元件 |
銀亞（中國昆山） |
|
5 |
冷卻系統 |
水泵冷卻 |
|
6 |
觸摸屏 |
臺達（中國臺灣） |
|
7 |
導軌 |
上銀/TBI（中國臺灣） |
四、銅鑄件澆冒口高速圓鋸機主要結構特性
1、鋸切刀具采用剛強度硬質合金圓鋸片，鋸片使用壽命長，鋸口窄，省材。
2、采用臺達PLC進行自動控制，采用臺達摸屏進行參數設定，全過程數字化控制。
3、工件鋸切精度高，無毛刺，垂直度高達0.1/100mm，表面粗糙度6.3-3.2范圍內。
4、采用強制冷卻系統、集中自動潤滑系統、鋸屑自動收集系統、設備整體性能可靠。
5、采用法蘭式鋸片加緊機構，完全防止了圓鋸片的振顫、偏擺，鋸切精度高。
6、液壓、氣動系統元件全部采用知名品牌產品，設備整體性能有可靠保證。
7、高精度的鋸切電機組，保證圓鋸機的鋸切精度及圓鋸片的使用壽命。
8、門安全連鎖裝置，鋸片運轉時門處于鎖定狀態，鋸片停止時安全門才能打開，提升安全性能。

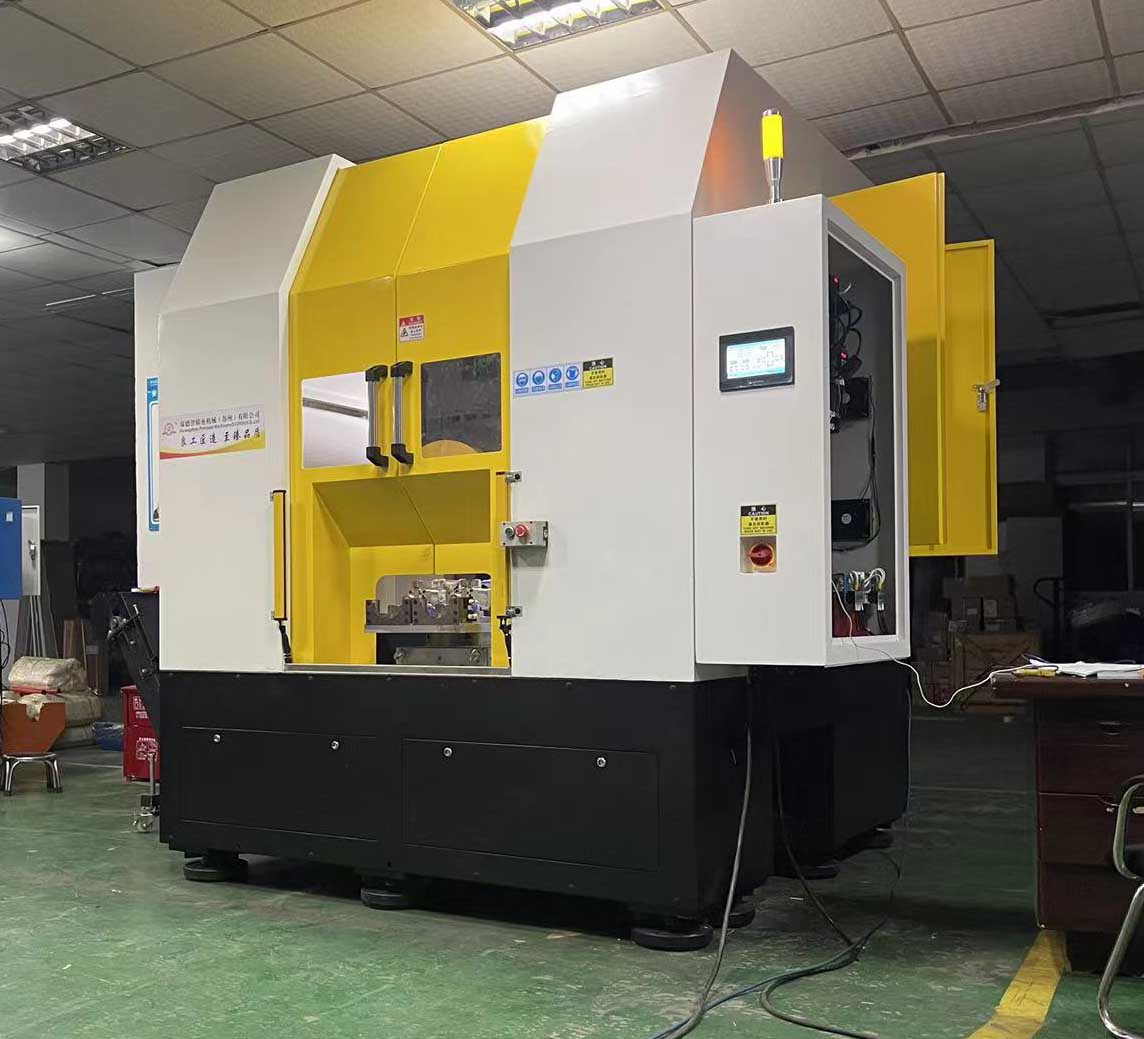

五、鑄件澆冒口高速圓鋸機方案圖及治具圖：

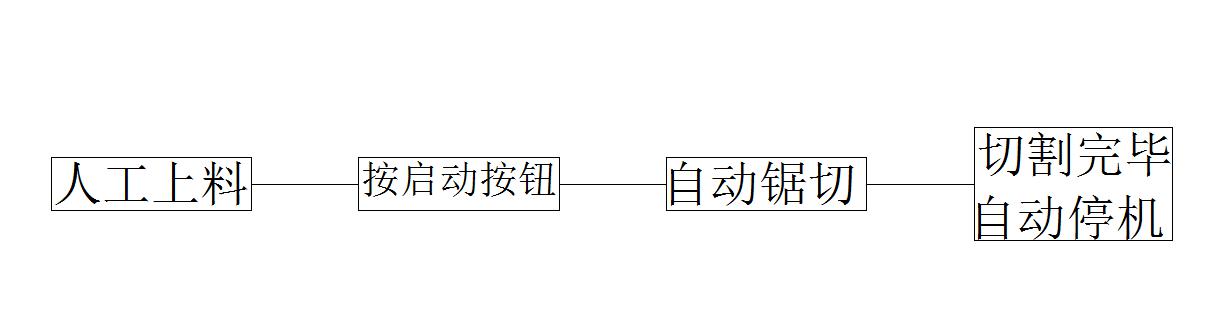

七、鋁鑄件澆冒口高速圓鋸機鋸切流程圖：
八、供貨范圍及數量
|
序號 |
設備 |
規格 |
數量 |
備注 |
|
1 |
鑄件澆冒口高速圓鋸機 |
500 |
1臺 |
|
|
2 |
鏈板式排屑機 |
|
1臺 |
|
|
3 |
油霧凈化器 |
|
1套 |
|
|
4 |
冷卻系統 |
|
1套 |
|
|
5 |
廢料小車 |
|
1臺 |
|
|
6 |
鋸片 |
500 |
1片 |
|
|
7 |
工具箱 |
|
1套 |
|
九、售后服務承諾
（1）主要零部件質保期為一年，從交機之日起開始計算，交機一個月以?xún)?nèi)發生故障，供方在接到需方通知后立即做出響應，在電話中不能直接解決的，必須在24小時派員處理，一般故障48小時內解決，重大故障以最快速度解決，不超過72小時（節假日除外），超過一個月以后，使用方要做到對機器的保養義務，并能在供方電話技術支持的情況下處理一般故障之能力，較嚴重的設備故障由供方現場免費維修，此期限為設備交付使用起1年，超過1年按市場最低價收取一定的費用。
（2）保修期外，甲方負責設備的維修，需收取成本費用。雙德譽精密機械有限公司全面負責乙方刀具的修磨和新鋸片的配備，刀具的修磨收取適當?shù)募庸べM(fèi)用。
（3）終身提供廣泛優良的技術支持（新工藝發展情況、新設備特點、先進技術咨詢、疑難問題解答、軟件的免費升級更換）及設備供應。
十：設備切割視頻
-
-
尊敬的訪客：
歡迎走進“雙德譽機械”的官網，雙德譽精密機械(蘇州)有限公司是一家集自主研發、設計、銷售、售后服務于一體，一切從客戶角度出發，以經濟實用安全性為主 ;專注研發、生產各類型材切割機、管類加工切割機、非標定制其它自動化設備。 您可以通過以下方式聯系我們。
-
服務熱線：181-1267-8018
-
座機：0512-57366921
-
QQ：3544811761
-
郵箱：shuangdeyu@163.com
-
地址：昆山市垌邱路181-2號
采購：鑄件澆冒口高速圓鋸機SDY-3Z-450
- *聯系人：
- *手機：
- 公司名稱：
- 郵箱：
- *采購意向：
-
*驗證碼：
跟此產品相關的產品 / Related Products

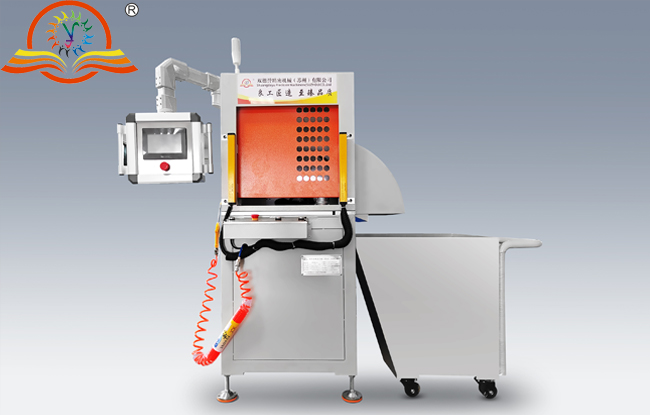

- 鋁冒口專用切割機SDY-MK600數控鋸床
